應用場景Application scenarios

適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是配合鈺鑫智能蓄電池智能參數傳感器實現蓄電池“狀態保養”的優選配件。

產品優勢PRODUCT ADVANTAGE

采用 1.4GHz 64 位 4 核 ARM Cortex-A53 CPU
采用 12 寸或 8 寸觸摸屏，人機界面更加友好，操作更加方便，界面簡單直觀
管理蓄電池串數可多達 10 串，總電池數可至 240 節
采用標準 Modbus 協議，方便與其它設備互聯
標配 16G 高速 TF 卡，最高擴展至 64GB
系統設計硬件級“看門狗”
1 路以太網，2 個 USB2.0，最多 4 路 485，4 個 SBUS 口，5 個指示燈，1 路無源開出
可選配揚聲器，無線 WIFI 通訊功能
自帶時鐘芯片，可保存時間
兩種電源輸入模式：
1、兼容 220VAC、220VDC、110VAC、110VDC 四種電壓等級。
2、48VDC。
支持 U 盤數據導出，支持鍵盤和鼠標輸入。

YX-M08 蓄電池在線監控功能FUNCTION

• ◆裝置可在線自動監測單體電池電壓、單體內阻、極柱溫度功能（需配置蓄電池智能參數傳感器）；

  ◆裝置可在線自動檢測電池組電壓、充放電電流、浮沖電流、紋波系數、環境溫度功能（需配置組電壓電流監測裝置）；

  ◆裝置具備蓄電池在線均衡功能（需配置蓄電池智能參數傳感器）；

  ◆裝置具備蓄電池在線除硫活化功能（需配置蓄電池活化單元使用）；

  ◆裝置具備支持開入開出單元、絕緣監察單元、恒流放電單元的控制與接入功能；

  ◆裝置內置蓄電池性能分析專家診斷模型，監測單體電池剩余容量（SOC）、壽命預估（SOH），準確判別電池性能，并給出各電池的維護建議；

  ◆裝置具備自動和手動啟動內阻測量功能，測量間隔可設置；

• ◆裝置具備充放電過程自動記錄記錄功能、充放電數據支持導出功能；

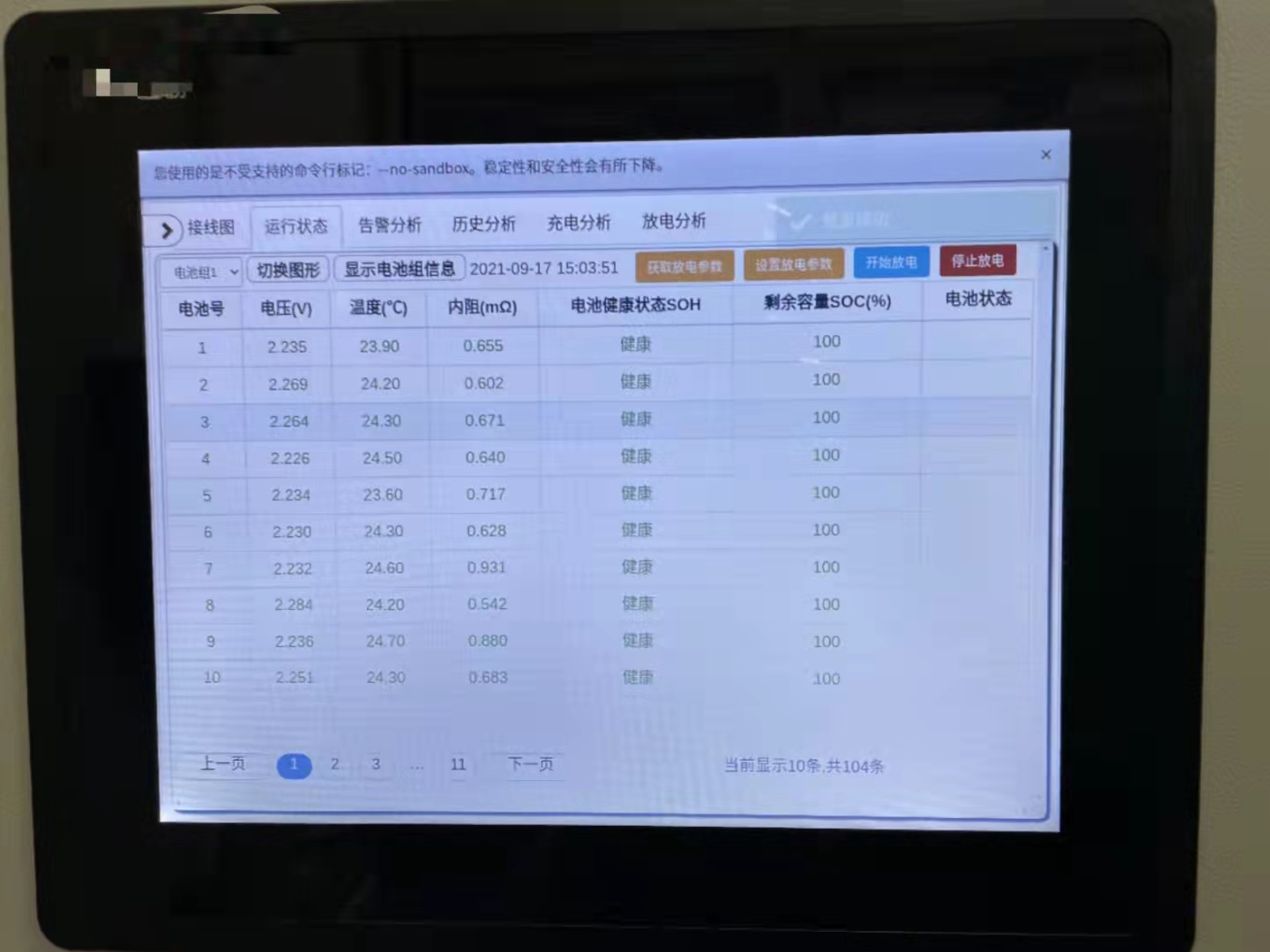

  ◆裝置設備自帶 12 寸、8 寸觸摸屏顯示功能；

  ◆裝置具備故障電池退出功能，該功能設置電池編號后，該電池只顯示相關數據，但不做告警判斷和提示；

  ◆數據的導入導出功能；

  ◆每臺裝置監測總電池數為 240 節，最大可支持管理 10 組蓄電池；

  ◆具備自動告警功能：具備單體內阻、單體電壓、電池溫度、組壓、充放電電流、環境溫度超限時自動告警超限時自動告警功能，告警閥值可設置，可通過設備查詢具體告警內容；

  ◆裝置具備自檢功能，當系統出現故障時，除給出故障信號報警提示外，絕不影響后備電源系統的正常運行，保證系統的可靠性；

產品參數Product parameters

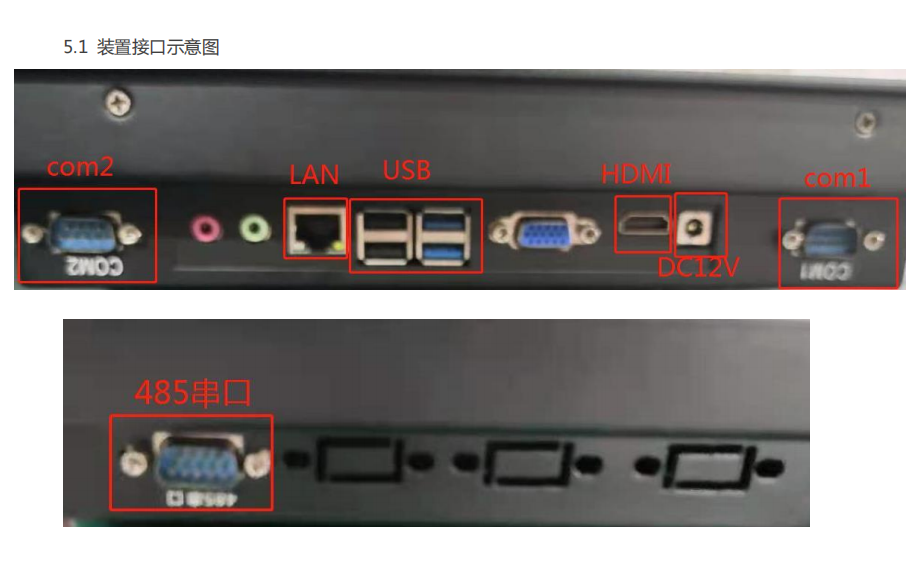

接口圖示Interface Icon

典型應用方案Application scheme

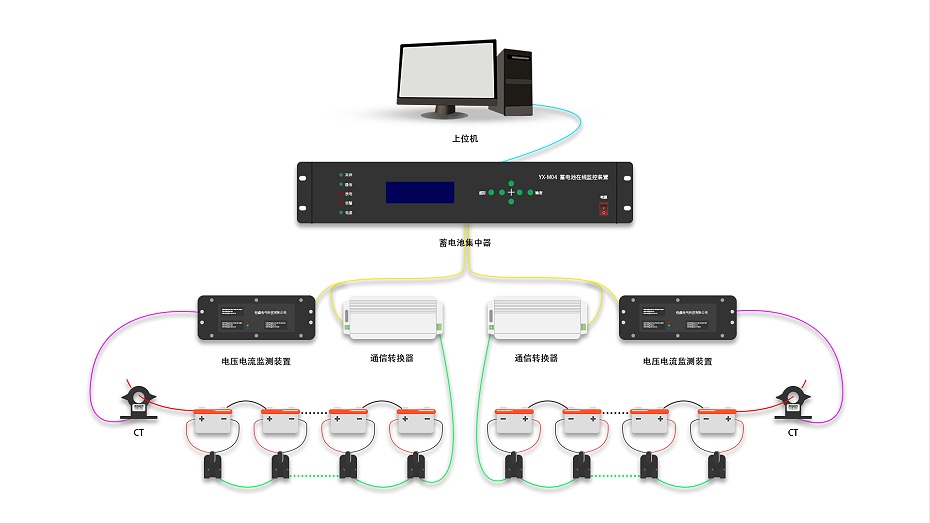

機房動環蓄電池監控接入方案

蓄電池在線監控系統整體解決方案
