一、方案概況

市面上廣泛應用的閥控式鉛酸蓄電池，是保障后備電源系統安全穩定的重要條件之一，在供電系統中發揮著不可替代的作用。通常閥控式鉛酸蓄電池在運行4～5年之后，就會逐漸個別落后蓄電池，如果不能及時進行維護并更換落后蓄電池，就會造成整個后備電源系統出現故障，無法為機房提供正常的供電。

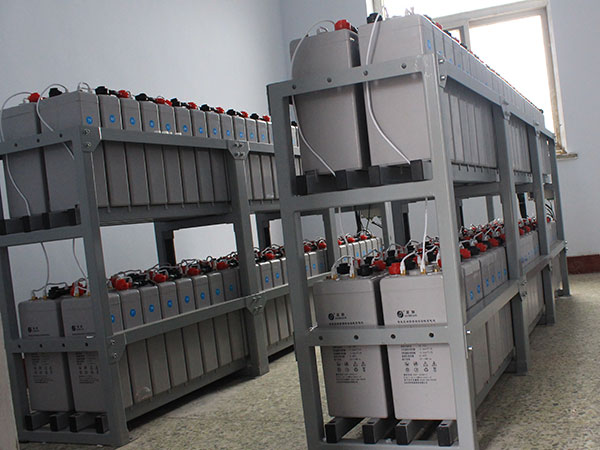

鈺鑫電氣為了在線采集機房蓄電池的電壓、溫度、內阻、總電壓、總電流等參數，實現對機房蓄電池狀態的實時檢修。專門為機房蓄電池監控設計出一套解決方案，它可以避免蓄電池維護人員現場檢測的繁瑣性，提高供電系統的供電質量和管理水平，在機房站點及監控中心分別實現對蓄電池集中監控。

二、客戶需求

1、針對現有2個站點440只2V蓄電池，在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流。

2、蓄電池內阻用單體蓄電池模塊采集的方式，實現蓄電池均衡管理功能。

3、在機房站點及監控中心分別實現對蓄電池集中監控。

4、實現對機房蓄電池狀態的實時檢修。

三、配置方案

單體蓄電池參數傳感器連接方式示意圖

如圖所示，每只蓄電池配有一只單體蓄電池參數傳感器，所有的蓄電池參數傳感器級聯，接入到蓄電池參數集中器，通過蓄電池參數集中器實現蓄電池各項數據在現有網絡的傳輸，后接入機房蓄電池在線監控系統后臺。

兩個站點之間可以通過現有的數據網絡進行數據傳輸，每臺參數集中器具有獨立的專用IP地址，參數集中器支持透明的TCP/IP協議，所有數據匯總到機房蓄電池在線監控系統后臺中，在后臺中實現對所有站點蓄電池的電壓、溫度、內阻的監控，以及落后電池的檢測，從而實現蓄電池的狀態檢修。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
